1. 为什么波长的选择突然变得如此重要

这是没人会告诉你的重大变化：

老式水银灯会射出一大束光线，就像霰弹枪一样。 ——同时吸收多种波长的物质。无论你的配方吸收了什么，通常都能从中找到有用的成分。

现代紫外LED发射的是窄束“激光束”。 几乎所有能量都集中在一个波长附近的窄波段内（例如，405nm ±10nm）。如果你的光引发剂（引发硬化反应的化学物质）在该波段的吸收率不高，光线就会直接穿过，几乎不会产生任何作用。

把它想象成收音机：宽带电台播放所有频率，所以任何收音机都能收到一些信号。窄带电台只播放一个频率——你的收音机必须调到这个频率，否则就收不到任何声音。

结果： 相同的灯功率，相同的曝光时间，但固化效果却完全不同——仅仅因为波长不同。

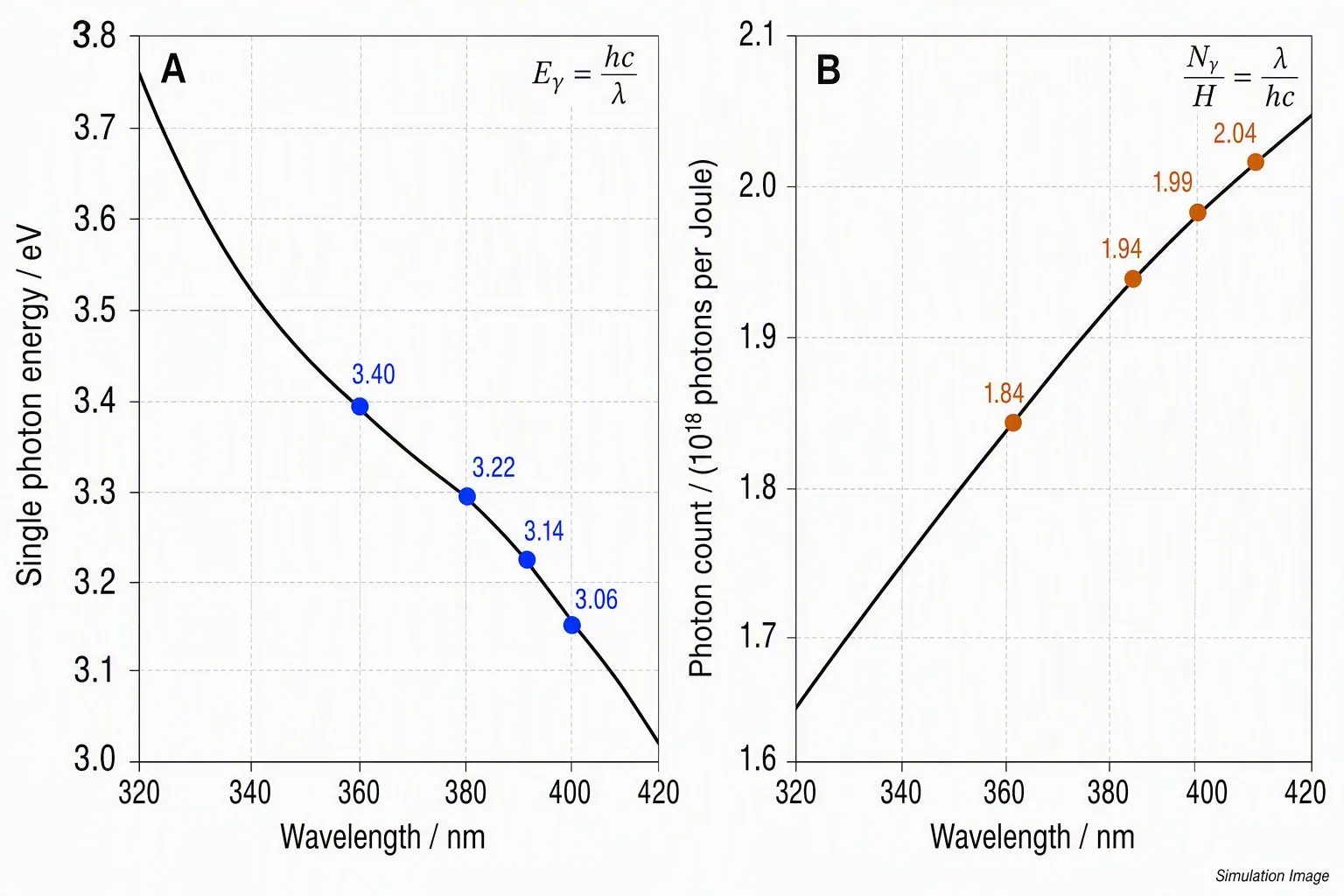

图 1：从 365nm 到 405nm，每焦耳的光子数增加了约 11%，但单光子能量从 3.40eV 下降到 3.06eV。

2. 真正的考验：重要的不是高峰，而是整体表现。

一种常见的简便方法是查看光引发剂的吸收峰值（λmax）并将其与LED的波长进行比较。如果两者“接近”，人们就认为它们兼容。但这种方法可能存在严重缺陷。

真正重要的是薄膜吸收了多少有用的光子并将其转化为反应。 这取决于以下四个因素：

1. LED实际发出的是哪些波长的光？ （真正的频谱，而不仅仅是铭牌上的频谱）
2. 您的配方在这些波长下的吸收强度如何？ （这是光引发剂的作用）
3. 光引发剂的浓度是多少？
4. 薄膜有多厚？

一个实际例子：Omnirad 184——世界上最常用的光引发剂之一——在短紫外波段吸收良好，但在380nm以上的吸收非常弱。 405nm LED大部分光线会直接穿过薄膜。它最终会发生“反应”，但前提是你必须给予它巨大的剂量或使用超薄的薄膜。

3. 专注的陷阱：并非越多越好

以下是最违反直觉的发现之一： 添加更多光引发剂实际上会减慢固化速度。

为什么？因为光线会被薄膜顶部截获。薄膜表面首先“吸收”光子，而底部接收到的光子数量呈指数级减少。这就像往水里倒墨水：几滴墨水就能让整个杯子变黑，但墨水太多的话，底部几乎就全黑了——什么都透不进去。

从技术角度来说，关键数字是 光密度（A = ε × c × L） — 吸收强度、浓度和厚度的综合体现。作为参考：

图2：少量墨水即可将整个玻璃杯染色——墨水过多则会堵塞杯底。这与引发剂浓度的原理相同。

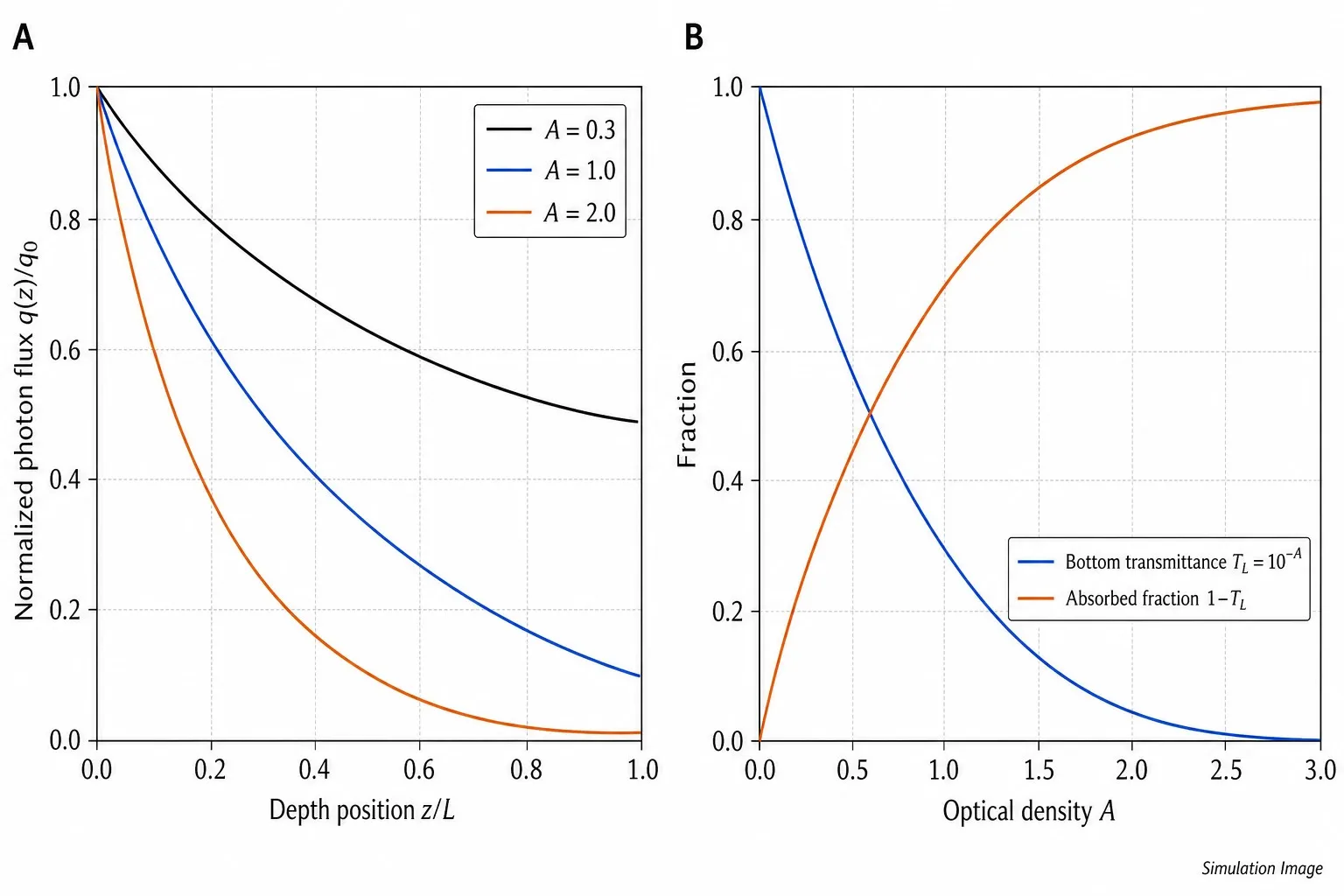

图 3：光密度控制厚度方向的光子通量——A=0.3 在底部保留了约 50%，A=2.0 仅保留了约 1%。

工程规则： 浓度有个最佳值。浓度越高越好，但过高反而会阻碍深层固化。一个小技巧：始终要计算用量。 摩尔浓度不是重量百分比。两种引发剂即使重量百分比相同，每克所含分子数也可能截然不同。

4. “工作曲线”：工程师如何实际建立流程

那么专业人士是如何确定合适剂量的呢？他们不会凭感觉——他们会建立一个简单的“工作曲线”。

这个想法非常简单： 固化深度随剂量呈对数增长。 绘制图表后，你会得到两个有用的数字：

• 穿透深度（Dp）： 光线能有效穿透配方多深？
• HC（临界剂量）： 开始治愈所需的最低剂量

一旦您掌握了您配方所需的这两个数值，您就可以准确预测任何厚度所需的剂量。关键在于： 如果改变波长、树脂或厚度，这些数值也会改变。 在 365nm 波长下测得的工作曲线不能在 405nm 波长下重复使用。

5. 真实测试数据：405nm工艺可行——但需要辅助。

让我们来看看实验室里实际发生了什么（已发表的研究）：

测试 1 — Omnirad 184 单独在 405nm LED 照射下：

• 氮气中的超薄膜（4微米）
• 即使剂量达到约 5.25 J/cm²，转化率也仅达到约 40%。
• 就生产而言：速度太慢，无法满足实际生产线的需求。

测试 2 — 相同系统 + 少量光敏剂 (DHNA-Ph)：

• 转化率达到 40% 所需时间从约 114 秒缩短至 34.1 秒
• 启动速度快约 1.8 倍，最终转化率也更高。

教训非常明确： 405nm LED 可以与 184nm 的光源“配合使用”，但仅限于实验室环境（薄膜、氮气保护、大剂量照射）。对于生产线而言，要么需要一种能够吸收 405nm 波长光的引发剂，要么需要一种辅助的光敏剂。

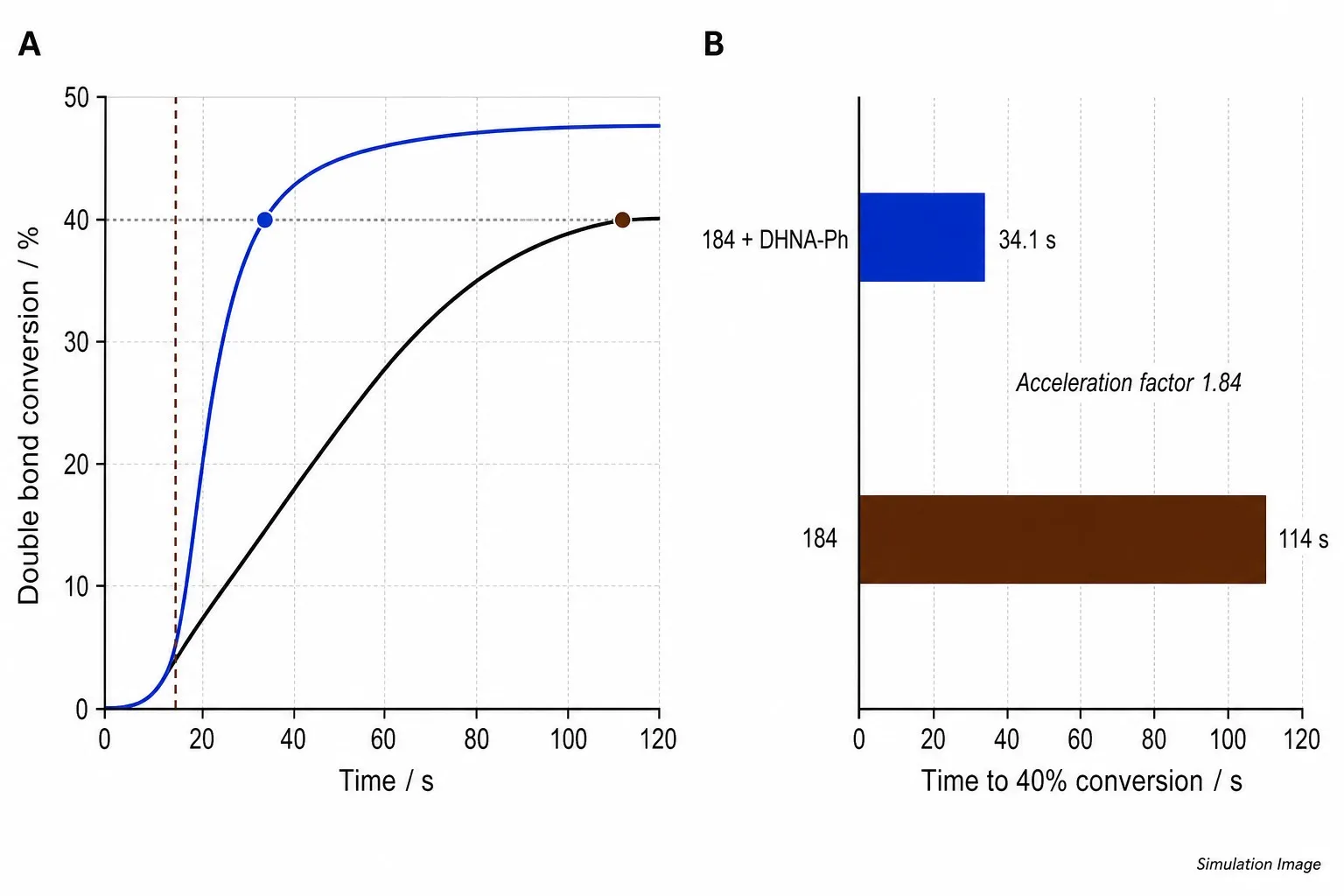

图 4：达到 40% 转化率所需时间 — 184 单独使用 ≈114 秒 vs 184+DHNA-Ph ≈34.1 秒（加速因子 1.84）。

“它会发生聚合反应”和“它已准备好投入生产”是截然不同的说法。

6. 水面与水底：两个不同的问题

固化后的部件有两个“端部”，它们的失效原因各不相同：

• 表面（空气侧）： 失败的原因 氧抑制 氧气会抢走活性物质，阻止它们发生交联反应。结果：表面变得粘稠或有黏性。
• 底部（基材侧）： 失败的原因 光照不足 ——到达那么深层的光子数量不足。结果：较厚部分的软中心。

已发表的数据（Stiles 等人，《聚合物》2022）在一个 3 毫米厚的系统中清楚地表明了这一点：将引发剂浓度从 0.1% 提高到 1.0% 会导致底部转化率急剧下降（在相同剂量下从 46% 降至约 3%）——因为额外的引发剂阻挡了光线到达底部。

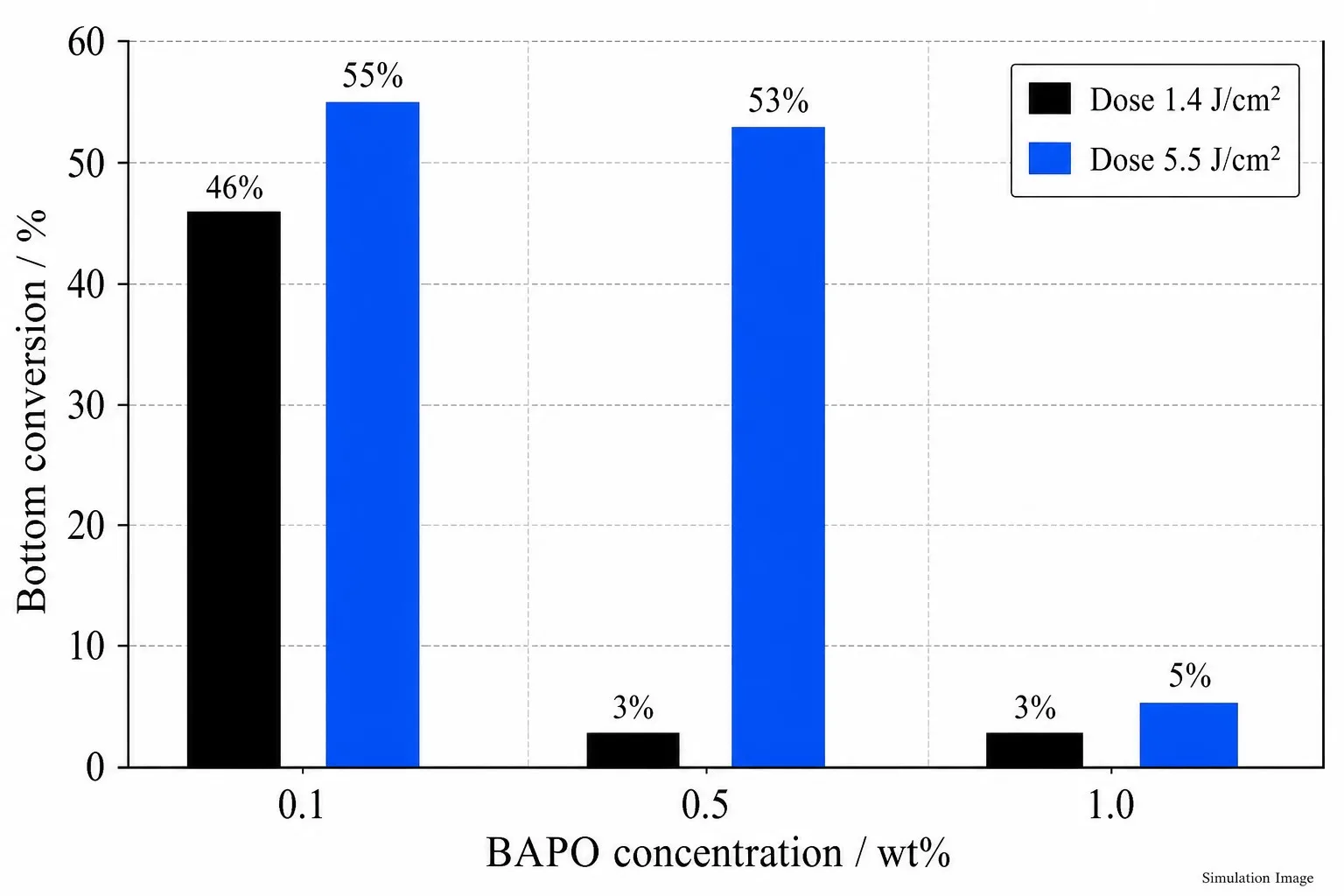

图 5：3 毫米系统中的底部转换——较高的 BAPO 浓度会阻挡光线；在 1.4 J/cm² 时，底部转换率从 46% 下降到 3%。

故障排除提示： 表面粘腻？怀疑是氧气过多——改善屏蔽或增加表面剂量。底部柔软？怀疑是光照不足——检查浓度、厚度以及波长是否与引燃剂匹配。

7. 结论：实用的波长指导

对于像 Omnirad 184 这样的短波长引发剂（吸收峰接近 243 和 331nm）：

而最重要的建议是： 使用您的实际配方、实际厚度和实际线速度进行测试。 灯具铭牌并不能告诉你全部信息——测量光谱、摩尔引发剂浓度和工作曲线才能告诉你全部信息。

常见问题解答
